NVIDIA、SoC「RTX Spark N1X」の詳細仕様を公開

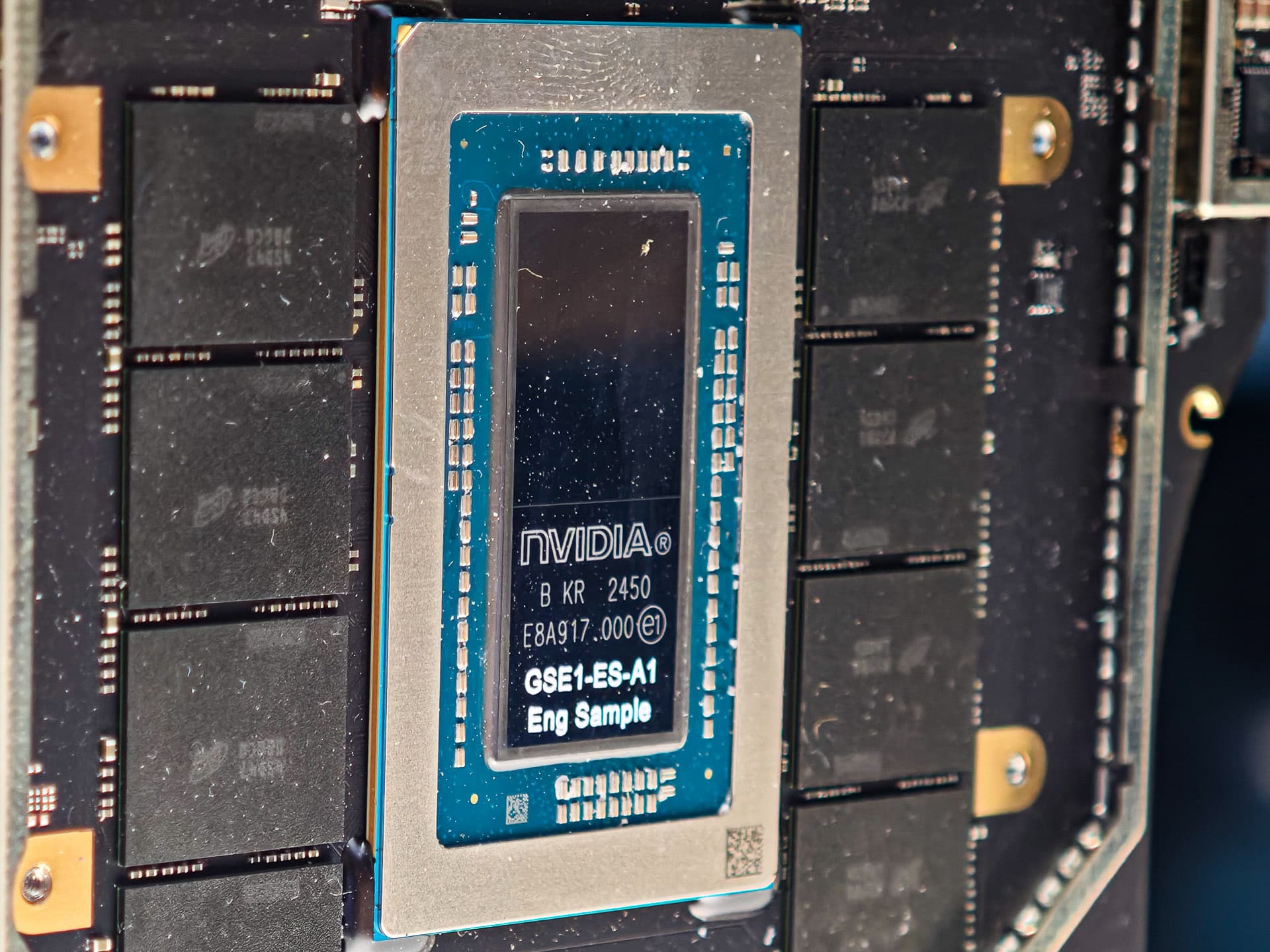

米NVIDIAは、ノートPCおよびワークステーション向けの新世代システムオンチップ（SoC（CPUやGPU、メモリコントローラなどを1つの基幹システムに統合した集積回路））「RTX Spark N1X」の詳細なアーキテクチャ仕様を公開しました。TSMC 3nmプロセスで製造されるチップレット構造を採用し、MediaTekがカスタム設計した20コアのArm CPUダイと、Blackwell世代のGPUダイを「NVLink C2C」で高帯域接続。最大128GBの統合メモリ空間を確保し、端末を購入して初期セットアップを終えた直後からローカルで自律型AIエージェントを実行できる環境を提供します。

20コアArm CPUとBlackwell GPUをチップレット統合

PC Watch等の報道によると、RTX Spark N1Xには上位SKUと下位SKUの2種類が用意されています。

• ​アーキテクチャ構成​: CPUダイはMediaTekがカスタム設計し、Arm Cortex-X925（10コア）とCortex-A725（10コア）の計20コア（下位は9+9の18コア）構成。L3キャッシュは32MBを搭載。GPUダイはBlackwell世代の「Blackwell RTX」で、48基のSMおよび6,144基のCUDAコア（下位は40SM/5,120基）、第4世代RTコア、第5世代Tensorコアを搭載します。
• ​インターコネクトとメモリ​: CPUダイとGPUダイは、双方向600GB/sの「NVLink C2C（NVIDIAの高速ダイ間・チップ間インターコネクト技術）」で接続。LPDDR5X-9400メモリ（256bit）により最大300GB/sの帯域幅を実現し、上位SKUでは最大128GBのメモリ容量をサポートします。
• ​エージェント対応とWindows連携​: cTDPは45〜80W。Windows 11 (26H1)の初回起動画面（OOBE）から「Hermes Agent」「OpenClaw」「Perplexity」などのローカルエージェントを直接セットアップできる仕組みを備え、OpenShellやMicrosoft MXCによる隔離コンテナセキュリティに対応しています。

実機ベンチマークと競合チップとの比較

PC Watchによる「Microsoft Surface Laptop Ultra」（RTX Spark N1X搭載、128GB）とQualcommの「Snapdragon X2 Elite」（16GB）のベンチマーク比較では、Cinebench 2026のマルチスレッド処理で約82%上回り、Procyon AI Computer Vision 2.0でも不利な高精度（FP16対FP8）条件ながら82%高い性能を記録しました。

一方で、アイドル時の消費電力が比較的高く、オフィス用途でのバッテリー駆動時間はSnapdragon搭載機の13時間18分に対して10時間22分にとどまるなど、省電力性においては課題も残されています。また、Surface Laptop Ultra（24GBモデル）の日本国内想定価格が約51万円からと高額な設定となっており、一般ユーザーよりも開発者やプロ向けの位置づけとなっています。

分析と今後の展望

これまでWindowsノートPCで高性能なAI環境を構築するには、重厚な外付けGPU（dGPU）と高熱設計が不可欠でした。RTX Spark N1Xは、AppleのMシリーズと同様のユニファイドメモリアーキテクチャをWindows/Arm環境に持ち込み、最大128GBという大容量メモリをGPUが直接参照できる体制を整えた点に最大の革新性があります。これにより、数十億〜数百億パラメータ規模のローカルフロンティアモデルを外出先のラップトップで常駐稼働させる「ローカルエージェントの大衆化」が現実味を帯びてきました。IntelやAMD、Qualcommの次世代モバイルSoCとの競争は、推論TOPSの数値争いから「実用エージェントの実行能力」へと完全にシフトしたといえます。

引用元：PC Watch
